一、塔式太陽能熱發電的基本原理
塔式太陽能熱發電系統也稱集中型太陽能熱發電系統。它是在空曠的地面上建立一高大的中央吸收塔，塔頂上安裝固定一個吸收器，塔的周圍安裝一定數量的定日鏡，通過定日鏡將太陽光聚集到塔頂?shù)慕邮掌鞯那惑w內產生高溫，再將通過吸收器的工質加熱并產生高溫蒸汽，推動汽輪機進行發電。即塔式太陽能熱發電系統是利用眾多的平面反射陣列，將太陽能輻射反射到置于高塔頂部的太陽接受器上，加熱工質產生過熱蒸汽，驅動汽輪機發電機組發電，從而將太陽能轉換為電能。顯然，陣列中的平面反射鏡數目越多，則其聚光比越大，接收器的集熱溫度也就越高。

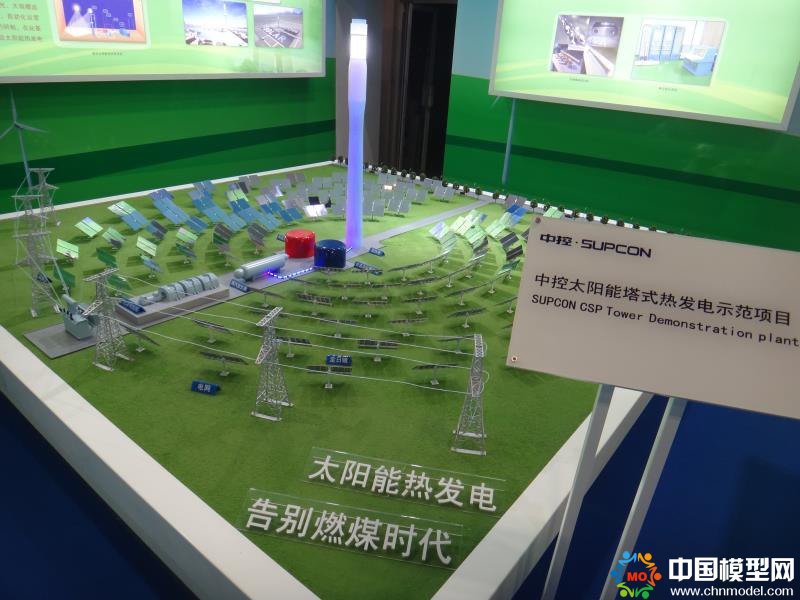

塔式太陽能光熱發電原理圖
二、塔式太陽能熱發電系統的系統組成
塔式太陽能熱發電站概念設計原理系統如下圖所示。整個系統由4各部分構成：聚光裝置、集熱裝置、蓄熱裝置和汽輪機發電裝置，主要包括定日鏡陣列、高塔、吸熱器、傳熱介質、換熱器、蓄熱系統、控制系統及汽輪機發電機組等。
塔式太陽能熱發電系統中，吸熱器位于高塔上，定日鏡群以高塔為中心，呈圓周分布，將太陽光聚焦到吸熱器上，集中加熱吸熱器中的傳熱介質，介質溫度上升，存入高溫蓄熱罐，然后用泵送入蒸汽發生器加熱水產生蒸汽，利用蒸汽驅動汽輪機機組發電。汽輪機乏汽經冷凝器冷凝后送入蒸汽發生器循環使用。在蒸汽發生器中放出熱量的傳熱介質重新回到低溫蓄熱罐中，再送回吸熱器加熱。
1.定日鏡
定日鏡主要由平面反射鏡與跟蹤機構組成。反射鏡可由玻璃制造，背面鍍銀并涂保護層，也可用反光鋁板制造，反射鏡安裝在反光鏡托架上。下面是來自網上的定日鏡照片。
大型定日鏡面積達百平方米以上，由多塊平面鏡拼成，對于超大定日鏡上的多塊鏡面可略擺成拋物面狀，便于集中太陽光。
定日鏡的面積相比定日?qǐng)鍪呛苄〉?，而且距接收器又遠，要把陽光準確反射到接收器必須準確的跟蹤定位，定日鏡一般采用雙軸跟蹤結構，控制方法用傳感器跟蹤與視日跟蹤法并用。每個定日鏡都有獨立的跟蹤系統，勿需集中控制。
定日鏡
2.中心接收塔
中心接收塔也稱動力塔，是塔式太陽能熱發電站的集熱裝置。它由太陽輻射接收器和高塔兩部分組成。接收器安裝在高塔頂上，工質輸送管道等布置在空心塔體內。
3.蓄熱裝置
塔式太陽能熱發電站的蓄熱裝置，通常是兩個不承壓的開式貯熱槽：一個是冷鹽槽，一個是熱鹽槽，以混合鹽做貯熱介質。冷鹽槽中的冷鹽，通過泵送往塔頂?shù)慕邮掌鳎?jīng)太陽能加熱至高溫，貯于熱鹽槽中。運行時，熱鹽通過蒸汽發生器加熱水變成過熱汽，驅動汽輪機發電機組，然后再返回冷鹽槽。通?；旌消}的運行工況接近常壓，因此接收器不承壓，允許采用薄壁鋼管制造，從而可以提高傳熱管的熱流密度，減少接收器的外形尺寸，以至降低接收器的輻射和對流熱損失，是接收器具有較高的吸收效率。
我國石油和天然氣資源比較貧乏，是一個以煤炭為主要能源資源的國家，煤炭占據能源消費結構2/3以上的比例。煤的大量使用，給環境帶來諸多負面影響，如燃煤排放CO2帶來的溫室效應以及地面下沉、水體污染等等。滿足持續快速增長的能源需求和能源的清潔高效利用，中國對以煤炭為主體的能源結構進行改革勢在必行，否則，來自國際社會的壓力將會愈來愈大。開發利用可再生能源是建立可持續發展能源系統最主要的政策措施，也是我國長期的能源發展戰略。
